碳钢滤筒除尘器的结构

 无论是滤筒式除尘器还是单机除尘器还是除尘脱硫塔系列都可以做成不同的材质，   大的区别在于能够使用年限的长短有所不同。像是我们常见不锈钢材质的滤筒除尘器设备的制作工艺和碳钢的除尘器设备制作工艺是相同的。

 不过现在制作的除尘器主要用都是用碳钢材料来制作的，因为碳钢可以很好的达到不锈钢材质除尘器所有的优点而且价位方面也是比不锈钢材质的除尘器合理。

 碳钢滤筒除尘器的结构

 前几天我们就走了一篇碳钢材质的除尘器设备，其中碳钢滤筒除尘器的客户就问道我们说碳钢滤筒除尘器的结构是什么呢?它有的设计原理又是什么呢?然后小编就和工作人员询问了一下为客户讲解了一下。

    小编就跟大家分享我所学到的碳钢滤筒除尘器的结构这一知识以及碳钢滤筒除尘器设计的原理。

 一、碳钢滤筒除尘器的结构：

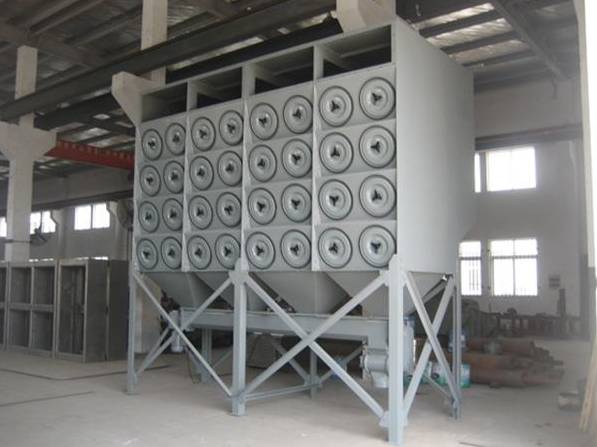

 1.滤筒除尘器具有体积小，，投资省，易维护等优点。广泛地应用于水泥、钢铁、电力、食品、冶金、化工等工业。滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成，类似气箱脉冲袋除尘结构。

 2、滤筒在除尘器中的布置很重要，既可以垂直布置在箱体花板上，也可以倾斜布置　在花板上，从清灰效果看，垂直布置较为合理。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。

 二、碳钢滤筒除尘器设计原理

 含尘气体进入除尘器后，由于气流端面的突然扩大及气流分布板的作用，气流中的一部分颗粒粗大的尘粒在重力和惯性力的作用下，沉降到灰斗;精度细、密度小的尘粒进入过滤室，通过布朗扩散和纤维的等综合效应，使粉尘沉积在滤筒的滤料表面，净化后的气体进入进气室内，由出风口经风机排出。

 滤芯除尘器的阻力随着滤筒的表面积灰增加而变大，当阻力达到   的设定值时，通过反吹系统脉冲阀经喷吹管的小孔，喷射出一股高速高压气流，进行清灰。此时的PLC程序控制脉冲阀的启闭，当脉冲阀开启时，气包内的压缩空气通过文丘里管(文氏管)的扩充，均匀的进入滤筒内部，在滤筒内部形成瞬间的正压，产生巨大的振动，使沉积在滤料上的粉尘脱落，掉入灰斗内，收集的粉尘通过卸灰阀，排除到灰斗筒内。
